viernes, mayo 23, 2008

Construcción en Tierra-Cemento - parte 2

MEZCLA Y GRADO DE HUMEDAD


Como ya hemos visto la adición de cemento a la tierra en combinación con el agua resulta una mezcla llamada tierra-cemento, de cuya buena calidad son responsables las proporciones adecuadas tanto de los elementos secos, tierra y cemento, como el elemmento líquido, el agua que es factor primordial para la durabilidad y resistencia de la mezcla resultante o concreto final.
El agua a utilizar como ya lo dijimos anteriormente debe ser lo mas limpia posible, ya que un agua sucia, posee restos orgánicos y químicos como grasas que reaccionan desfavorablemente en el fraguado de la mezcla que da como resultado una mezcla pobre y de muy baja calidad.



La economía es el factor básico en nuestra construcción por ello la preparación de la mezcla deberá estar a ser posible en pie de obra, para ahorrarnos el transporte y tiempo laboral que repercute en las jornadas diarias de pagos por concepto salarial.


Tambien debe aprovecharse los espacios a excavar para ser usados como septicos, sumideros, aljibes u otras instalaciones que puedan ser approvechadas y no dejarlas como posibles fuentes de criaderos de mosquitos en tiempos lluviosos.


Cuando suceda lo contrario, osea que forzosamente hay que trasladar la tierra desde otro sitio, se debe hacer en transportes de grandes cantidades, utilizando como mínimo la carretilla, evitando el acarreo en cuñetes, latas o tobos.



Otro punto importante es escoger el sitio de preparación en suelos duros y libres de basura y materia orgánica.


Según el tipo de trabajo que se vaya a efectuar, el grado de humedad dependerá de dos tipos: húmedo y semi-húmedo.



Para saber el tipo de mezcla correcto en los dos tipos hacemos lo siguiente:


- cuando estemos agregando el agua a la mezcla debemos observar que esta no tenga un aspecto visualmente seca ni muy aguada, debemos a medida que agreguemos agua y batir lo suficiente para que la mezcla se una bien, tomamos una pequeña porción con nuestras manos y hacemos una bola lo mas redonda posible.









-tomamos la bola con nuestro brazo estirado horizontalmente a la altura del hombro y dejamos caer sobre una superficie dura.








Si al caer la bola se ha pulverizado, quiere decir que la mezcla tiene bajo contenido o grado de humedad, osea que está muy seca.








Si por el contrario la bola solo se aplastó sin desbaratarse, quiere decir que es el punto optimo de humedad y puede comenzar a utilizar la mezcla.








.



.

MOLDES PARA BLOQUES Y ADOBONES DE TIERRA CEMENTO

En este punto vamos a hacer énfasis en la creación de adobes en vez de bloques, cuya fabricación requeriría un molde mas complejo y laborioso, el cual además requeriría otros complementos como el empujador, aparte del pisón, revestir la parte interna del molde con latón para su durabilidad y fácil desmolde etc.

En cambio los adobones solo necesitarán de un simple bastidor y un pequeño pisón para comprimir la mezcla en el molde.

Todos sabemos cómo hacer un molde de adobones rectangulares. Aquí se les demostrará otro tipo de adobón mas llamativo que además de cambiar la textura plana de una pared, tiene una utilidad fuera del ornamento que nos ofrece, de arrojar sombra sobre sí misma, la que beneficiaría térmicamente en los ambientes internos y ya veremos porque.


.

MOLDE Y PIEZAS DE ADOBE
Hay infinidad de modelos para adobes, donde solo el límite lo pone la creación humana. el Adobe mas corriente y utilizado en la época colonial fué el rectangular, por la facilidad de su creación (molde) y utilización.
en este capítulo solo a modo de prueba les dejo otro modelo que si bien es fácil también de construir, su utilización da cientos de formas en su disposición, obteniendo así una rica variedad en texturas que hacen menos monótonas visualmente ademas de cumplir funciones climáticas aptas para zonas con altas temperaturas.
A continuación presentamos algunos ejemplos de una sola variación del molde en forma trinagular truncada y diferentes maneras de aparearlas.

MOLDE

video

DISPOSICION 1

video

Con estos adobes se pueden hacer diferentes diseños que además hacer decorativa las paredes en obra limpia, cumple una función termica al arrojar 46% de sombra sobre si misma, lo que permite un incremento en el confort interno de los ambientes al disminuir la carga termica sobre estas y por ende la induccíon al área interna.


DISPOSICION 2


Todo queda a iniciativa del constructor la disposición y distribución de este tipo de adobe, y que ademas da continuidad estructural al doblar en 90º sin necesidad de interrupción

ESQUINAS CONTINUAS


.

sábado, mayo 03, 2008

La Física Rural y su aprovechamiento en la Arquitectura

En esta sección daremos a conocer la inventiva por observación llamada "ensayo y error" que la gente del campo, sin ningún conocimiento teórico a podido poner en funcionamiento las leyes de la física para su provecho y resolver con simples artificios y sin ninguna metodología los problemas en su diaria labor de trabajo, necesidad y bienestar, con solo la observación y el ensayo.
Estos ejemplos que iré introduciendo en varios artículos, han sido recogidos de diversas culturas y pueblos con un solo común denominador. La de no poseer estudios ni medios económicos para adquirir tecnología que facilite trabajo cotidiano.
Es por ello que lo pongo a manos de todos, aprovechando que de alguna u otra forma todos tenemos acceso hoy día a la biblioteca más grande y compleja del mundo como lo es Internet. Así pues espero que estos artículos además de solventar pequeños problemas cotidianos en el acontecer diario, se sorprendan como yo de la capacidad inventiva que tenemos los humanos cuando nos sentimos presionados de alguna u otra manera en resolver un problema, solamente con las manos y unos pocos utensilios. De ello valió salvar tres vidas en 1970 cuando el Apolo 13 quedo sin oxígeno y había que construir un filtro de CO2 para alargar la permanencia en el espacio que los astronautas debían soportar.
.


RECOLECCION DE AGUAS DE LLUVIA
Introducción

El agua de lluvia es un recurso que históricamente no se le ha dado la importancia que se merece debido a la facilidad con que estamos acostumbrados a obtenerla, abriendo simplemente un chorro en nuestras ciudades. Solo la gente mas apartada de los centros poblados, comprenden la necesidad como un factor importante de sus vidas y por ello tiene el mayor cuidado de no desperdiciarla y darle un uso racionalizado a sus necesidades diarias.

Hoy día la modernidad y la creciente población demográfica ha introducido cambios sustanciales en el clima, debido a la continua contaminación de nuestro planeta, donde lugares donde siempre llovía, ahora se están convirtiendo en desiertos y zonas donde las precipitaciones eran escasas, hoy sufren de inundaciones.

Cada día transcurrido se va acrecentando la falta de agua en zonas densamente pobladas, por lo que se hace necesariamente imprescindible la captación de aguas de lluvias, almacenaje y distribución ecuánime a las necesidades cuando se produzcan periodos de sequía en un lapso determinado, que como hemos sabido se ha ido incrementando año tras años con períodos extemporáneos de lluvias copiosas en épocas donde debería mermar las precipitaciones. Pero la tendencia mayor es a la de la sequía prolongada, donde inclusive en pleno siglo XXI se estén muriendo seres humanos por falta de agua bajo la mirada indolente de todos nosotros.

El agua de lluvia pasó a un segundo plano y reservado casi exclusivamente a situaciones muy especiales de asentamientos humanos apartados en los mas remotos rincones de nuestra nación.
Hoy en día, a pesar de disponer de modernos sistemas de canalización y potabilización de agua, ha vuelto a cobrar importancia en los últimos años la recogida de agua de lluvia. La paulatina desertización de la franja norte Venezuela esta empezando a provocar una mayor demanda, sin que se tome conciencia de lo que está pasando. Y eso lo vemos casi a diario por la prensa, la gente reclamando el servicio del preciado líquido que no hemos sido capaces de cuidar.

El incremento de esta demanda está creciendo de forma exponencial y debemos recuperar la costumbre de aprovechar las aguas pluviales.

Es por ello que en este artículo daremos a conocer formas inventivas del ser humano al tema de captación, almacenaje y disposición de las aguas de lluvia para el consumo humano.

El agua de lluvia presenta una serie de características ventajosas que podemos mencionar tres de ellas a continuación:

a.-Es un agua extremadamente limpia en comparación con las otras fuentes de agua dulce disponibles.
b.-Es un recurso esencialmente gratuito e independiente totalmente de las compañías suministradoras habituales.
c.-Precisa de una infraestructura bastante sencilla para su captación, almacenamiento y distribución.


PASOS A SEGUIR PARA UNA CAPTACION DE LLUVIAS EXITOSA

Paso previo a la captación de las aguas de lluvia o pluviales se requiere un mínimo estudio del planteamiento que vamos a hacer. Es importante conocer la pluviometría histórica de la zona y nuestra superficie de captación, para conocer la cantidad de agua que esperamos recolectar por esa vía en un momento dado.

Con ello podemos dimensionar adecuadamente el depósito, bien sea aljibe, cisterna, tanques, etc. que vamos a emplear.

En Venezuela desgraciadamente es difícil obtener estos datos de pluviosidad a pesar de contar con la tecnología existente hoy día y muchas veces hasta se desconoce de los últimos datos pluviométricos, tal como quedó evidenciado en los hechos acaecidos en Diciembre de 1999.

Ahora sabemos que las condiciones climáticas en Venezuela han variado significativamente, además de los periodos eventuales que se salen de todo comportamiento normal cíclico, debemos hacer el ensayo de prueba y error partiendo de los datos obtenidos y ajustarlos al comportamiento anual de las lluvias en la región. Si es posible de llevar aunque sea un registro de los días que llueva y el tiempo de duración, así como la de colocar un envase seco cada vez que se inicie una lluvia (ya explicare mas tarde como se calcula la pluviosidad ruralmente tomada que nos sirva de indicador para futuros cálculos de recolección y almacenamiento del vital líquido) .


Recolección

La forma mas idónea para recoger el agua de lluvia, se encuentra en nuestros techos, el cual debe ser una superficie lo mas lisa posible, con inclinación suficientemente pronunciada la cual facilitara el escurrimiento rápido hacia el sitio de recolección.

Este sistema contendrá canales de recolección a todo lo largo de el área de captación y canalizado por medio de tuberías hacia el filtro primario o primer filtro que desechará los primeros minutos de recolección debido a las impurezas que flotan en el aire y sobre la cubierta o zona de captación, tales como polvo, partículas químicas que flotan en la atmósfera, etc.

Después de este primer filtro y por mecánica simple conducirá el resto de la lluvia al recipiente de recolección o tanque de almacenamiento, para luego ser tratada de posibles bacterias que puedan quedar en su recorrido desde la superficie, quedando apta para el consumo humano en sus diferentes formas.

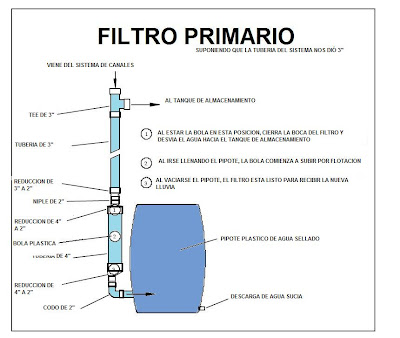

Filtro Primario

Como sabemos toda superficie expuesta a la intemperie queda sujeta a contaminación en el caso que nos ocupa por excrementos u orina de animales secos y de polvo, el cual por su ubicación en el caso de techos recolectores se hace difícil su lavado, por lo que recurrimos a un pequeño e ingenioso invento llamado filtro primario el cual consiste de una cámara de cerrado que no es otra cosa si no de una pieza de tubería de mayor calibre a los bajantes de aguas que se encuentra por debajo del nivel de entrada del agua al tanque y a la cual se le introduce dentro una pelota plástica que sea un poco mayor del diámetro menor de la tubería, de esas que venden para piñatas o de anime que permita el cierre de los orificios de las conexiones de esta cámara una vez que el recipiente de las primeras aguas esté saturado o llenado, tal como podemos apreciar el dibujo de abajo.

Los primeros minutos de la lluvia, permitirá en cierto modo lavar toda la superficie recolectora de aguas y llevar estas a un recipiente aparte el cual puede ser un tambor o pipote plástico de 80 u 90 litros, sellado y con una llave o dispositivo de descarga en su parte mas baja que permita la purga de las aguas sucias al momento de terminar la lluvia.

Una vez que el tambo o pipote se llena por la ley de vasos comunicantes el nivel del agua subirá por el tubo en el mismo nivel que el agua depositada en nuestro filtro hasta llegar a la conexion o reducción de ésta, haciendo que la pelota introducida en su interior flote hasta tapar el orificio de entrada del agua y se desvíe al tanque receptor de aguas a utilizar por el sistema de conexión utilizado en el esquema que veremos a continuación.
